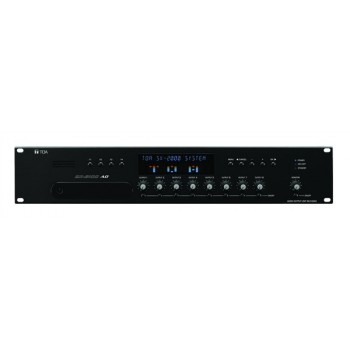

TOA SX-2100AO 音频输出单元
来源：本站作者：admin 日期：2018-08-31 浏览：
商品详情
型号
SX-2100AO
电源
24V DC
双电源输入结构能够实现双冗余电源
电流消耗
低于1.2A（24V DC下运行）
PA链接 音频输出
8路输出和备用AMP，0dB，适用负载：600Ω或以上，电子均衡，RJ45连接器
音频输出特性
频率响应：20~20,000Hz
采样频率：48kHz
D/A转换器：24位
链接电缆
5类屏蔽双绞线(CAT5-STP)
本地音频
输入 音频输入
2路输入，0dB，10Ω，电子均衡，RJ45连接器
音频输出特性
频率响应：20-20,000Hz
采样频率：48kHz
D/A转换器：24位
控制输入
2路输入
链接电缆
5类屏蔽双绞线(CAT5-STP)
SX链接 网络I/F
2个100base-TX电路,RJ45连接器
链接电缆
5类屏蔽双绞线（CAT5-STP）
模拟链接 输入/输出端子
输入：1路输入，RJ45连接器
输出：1路输出，RJ45连接器
链接电缆
5类屏蔽双绞线（CAT5-STP）
DS链接 可用单元
VX-2000DS
连接器/电缆
2个接口，RJ45连接器，5类屏蔽双绞线(CAT5-STP)
CI/CO链接 可用单元
SX-2000CI或SX-2000CO
连接器/电缆
1个接口,RJ45连接器，5类屏蔽双绞线(CAT5-STP)
喇叭线路
故障检测
部分 链接电缆
可拆卸式端子插座，SP/AMP：8销，备用AMP：2销，AWG24-AWG16
大输入
100Vrms，5Arms
故障检测系统
短路，开路，对地绝缘
方法
阻抗或线路末端
线路末端
正常情况：在喇叭线路和屏蔽线之间被470kΩ的电阻端接
开路：喇叭线路和屏蔽线之间断开
阻抗
小载荷：线路为100V时为2kΩ(5W)
控制输入
8路输入
控制输出
8路输出
