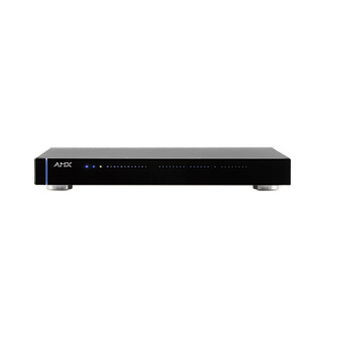

具有光滑的黑色的外观、蓝色的电源条、蓝色的和白色的状态LED，NI-3101-SIG可以放置在开放式的机架上，开放的隔板、书桌、家庭影院或者安装在幕后的机柜中。只占用一个机架单元（RU:1）高度，NI-3101-SIG 机柜安装深度（10"），简化后部连接的同时，空出空间给其他组件。
用油极快的32-bit 处理能力和64MB 板载RAM，NI-3101-SIG 有能力处理每秒钟上千条控制和自动化指令。无论控制需求是简单或者复杂，NI-3101-SIG 都是快速、准确和即时的。此外，它还有便捷的USB 编程口简化配置。
应用
NI-3101-SIG理想用于控制大区域中的设备和多个房间。它的光滑时尚的和专业的展品修饰，允许它可以在家庭影院环境中外观突出或者在幕后的机柜中运行地同样卓著。
特色
· 6 个可配置的RS-232 / RS-422 / RS-485 Serial 端口
· 8 个继电器
· 8 个IR/Serial 端口
· 8 个数字I/O 通道
· 2 个 通讯网络：Axlink 和以太网（TCP/IP）
· 集成USB编程口
· 404 MIPS 处理器速度
· 64 MB RAM
· 256 MB CF（可升级至1G）
· 1 MB 非易失性存储器
· AMX Device Discovery 功能开启
参数
尺寸（长宽高）
· 17” x 10” x 2” (43.2 cm x 25.4 cm x 5.1 cm)
· RU: 1
重量
6.95 lbs (3.15kg)
电源
900 mA @ 12 VDC
封装
金属，黑色不光滑表面和半透明的聚碳酸酯面板
板载控制器
处理器能力：32-bit 微处理器，404 MIPS，实时操作系统
存储器：易失性 – 64 MB，非易失性 – 1 MB，闪存 – 256 MB 或者更大
网络:
· Axlink – 4-线网络 (20.8 kbps) 连接 大255 个Axcess 设备， 长3,000 英尺的距离，支持12VDC 电源
· Ethernet – 直接的10/100 baseT Ethernet 网络协议
· ICSP – 对等协议，用于主机-主机和主机-设备通讯
· ICMP – 通过网络连接，ping NI-3101-SIG
· Telnet – NetLinx telnet 伺服器提供了配置和诊断NetLinx系统的机制
· HTTP – NI-3101-SIG 有一个内建的网页伺服器，兼容HTTP 1.0 配置，并且支持所有 HTTP v1.1 特性
· FTP – NI-3101-SIG 有一个内建FTP伺服器，遵守RFC
· integration! 解决方案– 使用端口 10500 用于基于通讯协议的XML
控制端口
· 六个串行数据控制端口(RS-232/422/485)，带有XON/XOFF 和CTS/RTS，300-115,200 波特率
· 八个 IR/Serial 端口用于 高1.142 MHz 载波频率的控制
· 八个I/O 通道用于触点控制，0-5 VDC 电压感应，或者用于IR端口的电源内部感应
· 八个Relays - 单极单掷继电器端口，分别独立控制。
前面板部件
LED 指示
· link/ACT：蓝色的LED当以太网线连接并且正确时会亮，在接收到以太网数据包时会闪烁
· Status：绿色的LED 在控制器在编程和正常通讯时会亮
· Output:：红色的LED在控制器传输数据、设置通道传输数据字符串等等时会亮
· Input：黄色的LED 在控制器从按键按压、字符串、命令、通道模拟量等等接收到数据时会亮
RS-232/422/485 LED
· 六组蓝色和白色的LED亮表示 Ports 1-6 正在传输或者接受RS-232、422或者485 数据
· TX LEDs (蓝色的) 当传输数据时闪烁
· RX LEDs (白色的) 当接收数据时闪烁
RELAY LED
八个蓝色LED亮表示 Port 8上的继电器通道1-8 处于活动状态（闭合）
IR/SERIAL LED
八个蓝色LED亮表示 IR/Serial ports 9-16 正在传输控制指令
I/O LED
八个白色LED当Port 17上的I/O 通道1-8 处于活动状态时会亮
后面板连接器
电源连接器
2-pin （公头） 绿色的接线连接器，用于12VDC 电源
ETHERNET 10/100 端口
RJ-45 Ethernet 10/100 连接器。自动调整连接速度和半双工或者全双工的模式。
AXlink 连接器
黑色4-pin （公头）接线连接器，提供数据和电源到外置控制设备（ 大电源电流6 A ）
编程端口
USB 连接器，支持到PC的USB 通讯，用于编程和诊断
配置DIP 开关
4-位DIP 开关
ID 按键
按键设置设备的地址ID（连接NetLinx Studio v1.2 build 200或者更高版本的软件程序）
RS-232/422/485 (PORTS 1-6)
六个RS-232/422/485 控制端口，使用DB-9 （公头）连接器，具有XON/ XOFF（传输开启/传输关闭），CTS/ RTS （清除发送/准备发送），和 300-115,200 波特率
RELAYS (PORT 8)
· 8-通道单极单掷继电器端口
· 每个继电器都是独立控制
· 支持 大8个独立外置继电器设备
· 每个继电器可以开关24 VDC 或者28 VAC @ 1 A
· 两个8-pin 迷你凤凰头连接器 (3.5 mm) 提供继电器终端
数字I/O (PORT 17)
· 8-通道二进制I/O 端口用于触点控制
· 每个输入可以电压感应 0-5 VDC 。输入模式可通过软件选择
· 一个 10-pin 迷你凤凰头连接器 (3.5 mm) 提供给I/O 端口终端
IR/SERIAL (PORTS 9-16)
· 八个IR/Serial 控制端口支持高频率载波， 高至1.142 MHz
· 每个输出有两种电气模式： IR 或者Serial
· 八个IR/Serial 数据信号可以同时发生
· 两个8-pin 迷你凤凰头连接器(3.5 mm) 提供IR/ Serial 端口终端
环境
散热（典型的）： 36.9 BTU/hr
包含附件
· 可以出安装耳，允许桌面、桌下和机架前/后安装
· 可以出垫脚，提供了修饰的外观，并且提供了存储组件之间的空间
· 两个8-pin 迷你凤凰头母头连接器 (41-5083)
· 一个10-pin 迷你凤凰头母头连接器- (41-5107)
· 两个CC-NIRC IR 发射器(FG10-000-11)
· 一个4-pin 3.5 mm 迷你凤凰头Axlink 连接器(41-5047)
· 一个2-pin 迷你凤凰头PWR 连接器(41-5025)
· 一个继电器终端公共端条(41-2105-01)
· 四个机架安装螺丝(80-0186)
· 四个垫圈 (80-0342)
