390平米企业会议室音视频系统解决方案

1.1.2扩声系统

我们对多功能厅声场进行深入的了解，并进行仔细的研究之后，多功能会议厅品牌选型和设备选型均选用高档次，性能稳定产品，满足会议室内多功能会议扩声需求。设计指标：

中华人民共和国广播电视部93年6月1日实行（厅堂扩声系统声学特性指标），其中对语言扩声系统提出了一、二级指标，我们现在以一级指标为依据：

大声压级（空场稳定、声压）：250-4000HZ内声压级大于或等于90 dB（A）

传输频率特性：

以250-4000HZ的平均声压级为0 dB，在此频带内允许+4 dB -——6 dB

传声增益（dB）：250-4000HZ的平均值大于或等于-12DB

声场不均匀度：1000HZ和4000HZ≤8 dB

总噪声级：≤NR30

（2）设计说明：

一楼会议厅我们选用了英国BASSCO专业工程系列ATS两分频扬声器作为该会议厅的主扩声系统， ATS-12；两分频扬声器作为辅助扬声器。因为考虑到多功能会议厅的娱乐性，我们还选用了DR-218F双18寸超低扬声器负责整个房间超低音的部分。这样合理的配置使建声设计和电声设计二者完美结合，做出了准确的“设计”，并可以获得 佳的音响效果。我们对该系统设计后通过计算机辅助设计模议了现场的声场。通过计算机测试的厅堂数据（混响时间、语言清晰度、 大声压级）都超过国家语言兼音乐一级扩声标准。

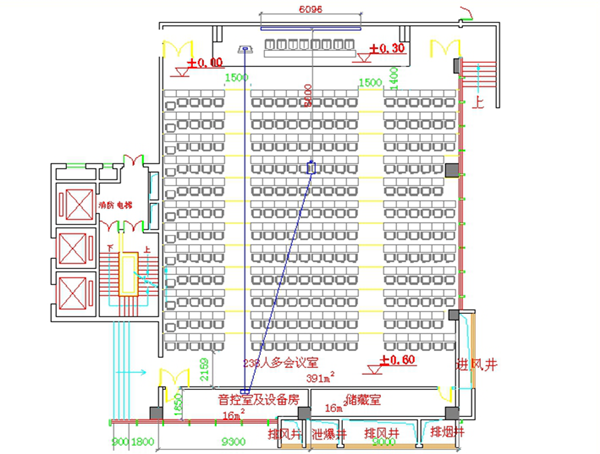

（3）扬声器系统的布置方式与声场设计

本扩声系统的扬声器布局遵照如下原则：

在大多数情况下，音响系统接收到的是微弱信号（例如：与会者发言），要把信号放大了才能被观众听到，当配置音响系统时，音响工程师的对几个重要目的特别注意：

⑴.对整个观众席声音的均匀分布，对所有座位有均匀的响度，以及减少“死区”。

⑵.对整个观众区有稳定的系统频率响应，和均匀的音色。

⑶.提高清晰度和可懂度，因此讲话和歌唱的每个词都十分清楚。

⑷.创造适当的“声场”给音乐有舒适的空间，音响效果得到真实地表现。

达到以上目标，将克服以下障碍：

⑴.在各种厅堂规模和形状条件下，扬声器摆位要使所有座位都有十分清楚的视线。

⑵.厅堂和安装结构造成因反射而劣化音色。

⑶.过分的混响会减低或破坏清晰度，削弱可懂度。

（4）设计描述

主音箱：整个会议厅主要以大型研讨会议、新闻发布会、各类庆典活动位主,总体面积在400平米左右，为了声场均匀，主音箱采用单15寸450W的ATS-15音箱做为主扩声音箱，采用阵列吊装的方式吊挂于主席台两边。

    中置主扩声音箱：会议厅房间面积较宽，设计时根据实际宽度，为了让前几排中间的听众更好的听到来自主席台的声音，在舞台上方的中间设计了两只15寸音箱做为中置补声用，弥补了声场均匀，达到一级标准的扩声标准。

    辅助音箱：由于会议厅长22米，只有四只15寸的主音箱扩声会显得声场不均匀，到了后半场声音会非常薄弱，所以在后场的墙壁上壁挂安装六只单12寸的音箱做为辅助音箱，进行后场补声。这样声压级大，声场均匀。

返送音箱：此会议厅除了会议外，还要举行小型号活动，设计时考虑到舞台上发言人员或演唱人员方便听到自己说话的声音，所以选用了BASSCO单12寸音箱做为舞台返送用。

    低音音箱：考虑到该会议厅时小型活动的低频不足，配置了两只18寸超低频舞台台口两侧，使音频分布更加均匀，该音箱独特的低音单元工艺，在大功率重播时具有非常平坦的频响特性，加之磁路中独有的阻抗补偿特性，有效地抑制频段由于阻抗上升而引起的声压回落，使低频有力、节奏感强。

调音台选定：调音台是一个音响系统的心脏部分，它不单只是 脆弱的一个环节，而且是整个系统的枢纽位置。一个音响系统，从话筒至音箱，整个信号路程，设备都有某种程度上的备份，但调音台仅仅只有一台，其可靠性足以影响整个系统的大局。系统中选用国际知名品牌英国声艺LX9系列16路调音台做为主扩声调音台。

反馈抑制器：反馈抑制啸叫采用美国SABIN，产生反馈的主要原因是话筒的传声增益过大，话筒和音箱的距离太近，又或是声场中某些频率的声音反射状态过于活跃，造成声音的正循环性放大。信号输入反馈抑制器，一般可将50Hz-15kHz中的任何反馈频率送入移相器，进行移相处理后，再将音频信号送入正机的输入端，这时的音频信号就滤掉了声音反馈的频率了，对哪个频点啸叫进行压际,用于防止频率过高引起的啸叫，以免开会时出现话筒啸叫的不好现象。

数字音频处理器： 选用DBX产品中的260，提供两路输入和6路输出，这些输出均可分配到任意一个单路或双路功放输入端，在各个输出通道中可任意设置各种性能的电子分频器和各种均衡状态，使得与该通道连接的扬声器系统获得 平滑的频响特性曲线，优化系统特性还包括降低小信号底部的噪声，获得 大的信号动态范围扬声器保护性限幅以及为各种声塔（或扬声器组）设置不同的延时，使各声源对各观众区达到同时发声的目的，使声音更为清晰。

效果器：一个好的多功能会议厅要举行会议又要兼顾表演效果，为了能充分的体现现场的真实性，选配效果器可以通过软件来编辑或模拟出另外一种效果。

1.1.3会议讨论、视像跟踪系统

   （1）系统设计描述

CREATOR数字会议在研讨，代表，大型国际会议中心应用数字技术的先河，使数字技术的优越性得以发扬。用简单的系统处理和传送数字信号不仅大副地改进了音质，也简化了安装和操作。控制系统有两种选择：一种是以先进的，操作方便的软件实施调整与控制。另一种是无机务人员的自动控制，操作方便是两者共同的特点。CREATOR所有类型的会议都能提供灵活的管理，无论是非正式的小型会议还是多语种，数千人的大型国际会议CREATOR都得心应手，运作自如。CREATOR是同类设备中率先采用全数字技术的系统。具有多功能，高音质，数据传送保密可靠等特点。它可以对会议的过程实行全面的控制。系统可与视像跟踪系统联动，达到智能型高传输的会议讨论系统。

   （2）系统实现

具有讨论式会议功能，1个主席，10个代表；

具有先进先出，可设置人员发言数量，如1、3、6或2、4、6

具有主席发言优先权

具有摄像跟踪功能，当会议发言人员开启发言键，摄像头会自动追踪到发言者。所采集图像可存储到相应存储设备内

摄像头可根据现场情况，可设置六个预置位。

1.1.4会议讨论同声传译系统

  （1）系统设计描述

CREATOR数字会议在研讨，代表，大型国际会议中心应用数字技术的先河，使数字技术的优越性得以发扬。用简单的系统处理和传送数字信号不仅大副地改进了音质，也简化了安装和操作。控制系统有两种选择：一种是以先进的，操作方便的软件实施调整与控制。另一种是无机务人员的自动控制，操作方便是两者共同的特点。CREATOR所有类型的会议都能提供灵活的管理，无论是非正式的小型会议还是多语种，数千人的大型国际会议CREATOR都得心应手，运作自如。CREATOR是同类设备中率先采用全数字技术的系统。具有多功能，高音质，数据传送保密可靠等特点。它可以对会议的过程实行全面的控制。系统可与视像跟踪系统联动，达到智能型高传输的会议讨论系统。

  （2）系统实现

1、具有讨论式会议功能，1个主席，10个代表；

2、具有先进先出，可设置人员发言数量，如1、3、6或2、4、6；

3、具有十二种语言的同声翻译；

4、具有十二路通道的语言接收，可调节音量大小。

5、具有高性能、保密性强的传输，不受外界干扰。

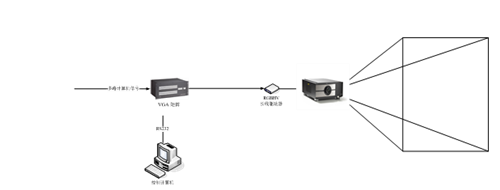

1.1.5中央集中控制系统

      系统通过7寸无线彩色触摸屏控制终端进行包括会场内的所有音、视频等系统的场景切换。细节控制的内容包括音视频源播放、停止等全功能操作，控制界面要求根据使用习惯编制，要求方便操作。

具体功能实现为：

 1、音视频及计算机信号切换控制；

2、投影及显示系统控制(投影机开关)；

3、红外视频设备控制（DVD播放机、MD机等红外控制设备）；

4、电源设备控制功能（投影机升降吊架、投影幕）；

5、调光控制功能（房价内可控硅灯光的控制，每路功率不可大于1000W）；

6、可通过以太网进行远程控制，远程维护；

7、智能操作画面；

实现联动功能，做到“一键到为”即单击一个按键便可实现整个模式环境（如：投影模式、投影机结束模式等），大大提高工作效果，使用者更能集中于监视内容。

1.1.6远程视频会议系统

    系统中选用国际知名品牌POLYCOM远程视频会议HDX系列7000做为分会场终端设备，高清系统能够使用户随意、自然地进行视频交流，通过HDX 8000内置的多方会议和内容共享功能，可以快速方便地将异地与会者通过视频召集起来完成项目协作。同时宝利通的环绕立体声音频技术能够将房间内的声音分为左右声道，使远端的与会者直接感受到发言人的实际位置。整个视频会议系统必须支持ITU制定的H.323标准，能够稳定的运行在IP网络的基础之上，系统具有良好性能扩展性，同时又具有良好的性价比；视频会议终端的编码输出速率可以调控，提供中文的图形用户界面，简单明了，易于操作和维护。

具体功能实现为：

    1、实现点对点会议，多点对多点的远程视频会议功能

    2、采用标准的H.261、H.263、H.264等压缩编码标准和H323体系结构，能很好地保证与其他采用H323体系视频会议系统互通

    3、可实现高清画中画功能

    4、显示各会场名字

    5、同时召开多个会议

    6、可以将信息流（图像和计算机数据文档）同时传到远端，实现数据、视频、音频合一，达到远程交互的更好的境界。

1.1.7录播系统

（1）解决方案介绍

CHNSYS-DVS多媒体会议室录播系统整体解决方案主要分为信息采集、信息处理、资源管理和资源使用

信息采集：信息采集主要在多媒体会议室实现，其通过CHNSYS-DVC完成，主要设备是信号编码器，如标清编码器、VGA编码器和高清编码器（上述设备均具有音频编码功能），其负责多媒体会议室内音视频和数据的采集编码，并通过IP网络传送给多媒体录播服务器（CHNSYS-DVS）。

信息处理:信息处理主要通过多媒体录播服务器（CHNSYS-DVS）来完成，其负责多媒体会议室内编码器传送来的信息处理（编码器通过IP网络传送给服务器的信息），实现同步录制、实时直播和点播等功能。

资源管理：资源管理是多媒体录播服务器（CHNSYS-DVS）来提供的，其主要完成文件管理：支持对录制文件的全面管理以及分级功能；权限管理：支持3级用户权限，可以根据用户需求设置不同权限；运维管理：用于B/S系统前后台连接，以及WEB服务。

资源使用：资源使用是指用户在会议室和办公室等场所中都可以通过网络使用IE浏览器登录多媒体录播服务器，采用组播、单播或点播等多种方式实时或非实时的接收直播或点播内容。系统支持多级用户访问权限，确保用户信息安全。

灵活多样的窗口显示模式：用户在观看时可任意拖动交换两个窗口位置、双击全屏观看感兴趣的窗口内容，充分满足用户的自主性。

（2）方案描述

用户目前的状况是有三个多媒体会议室，实现视频会议，用户要求在上述的会议室中（共十四个会议室）都要实现录播需要。

根据用户的实际情况，本方案中的主体系统配置是：在中心机房放置一台北京华夏电通科技有限公司的CHNSYS-DVS4100多媒体录播服务器；另外在各会议室放置19台北京华夏电通科技有限公司CHNSYS-DVC前端高清编码器。多媒体录播服务器部署在网络中心机房，前端19台高清编码器CHNSYS-DVC2010EN分别部署在多媒体会议室。根据现场视频环境，一台用来录制远端视频会议室的音视频信号源，一台用来录制本地会场的音视频信号源，其中一楼大会议室，除本地会议音视频信号外，还可以对PC信号进行录制。由以上设备组成的多媒体录播系统可以同时实现十四个多媒体会议室音视频的同步录制和实时直播，即可以同时录制十四个多媒体会议室的开会情况，也可以实时进行十四个多媒体会议室的直播（十四个多媒体会议室可以同时直播，但在任意时刻同一个用户只能够选择观看一个会议室的直播）；十四个会议室录制后的内容可以进行后期点播和下载。

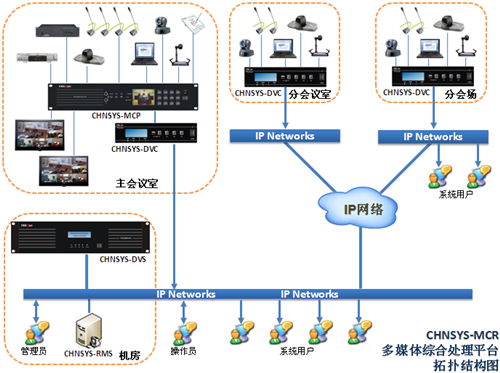

录播系统拓扑图：
